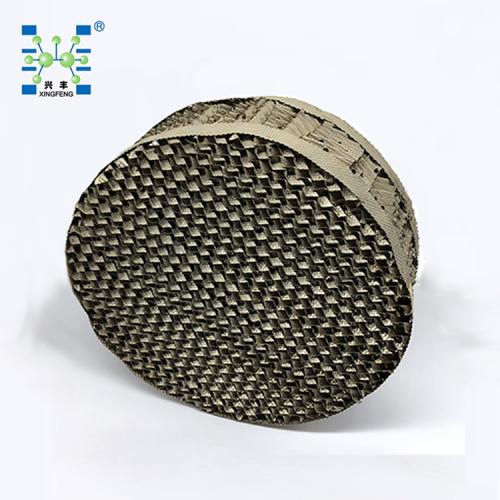

金属孔板波纹填料
型号: 125Y, 125X, 250Y, 250X, 350Y, 350X, 450Y, 450X, 500Y, 500X等
详细信息
金属孔板波纹填料
型号: 125Y, 125X, 250Y, 250X, 350Y, 350X, 450Y, 450X, 500Y, 500X等
具体应用
金属孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号，***小塔径为80-200MM，***大直径已达13M，液体喷淋密度可从0.2-200M3/（M2·H），压力范围可从真空到高压。是适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。
该填料保持了金属丝网波纹填料结构特点，改用表面有沟纹的孔板制成，增加了液体的均布和填料润湿性能，提高了传质效率。每盘单元高度为50-200mm，直径超过1.5m，填料制成分块形式。
性能参数
|
型号 |
峰高 |
倾斜角度 |
理板面积m-1 |
比表面积m2/m3 |
空隙率% |
压力降MPa/m |
堆积比重Kg/m3 |
***大F因子m/s（Kg/m3)0.5 |
液体 负荷m3/m2.hr |
|
125Y |
24 |
45° |
1-1.2 |
125 |
98.5 |
2*10(-4) |
85-100 |
3 |
0.2-100 |
|
250Y |
12 |
45° |
2-2.5 |
250 |
97 |
3*10(-4) |
170-200 |
2.6 |
0.2-100 |
|
350Y |
8 |
45° |
3.5-4 |
350 |
95 |
2*10(-4) |
240-280 |
2.0 |
0.2-100 |
|
500Y |
6.5 |
45° |
4-4.5 |
500 |
93 |
3*10(-4) |
170-200 |
1.8 |
0.2-100 |
|
125X |
24 |
30° |
0.8-0.9 |
125 |
98.5 |
1.4*10(-4) |
85-100 |
3.5 |
0.2-100 |
|
250X |
12 |
30° |
1.6-2 |
250 |
97 |
1.8*10(-4) |
170-200 |
2.8 |
0.2-100 |
|
350X |
8 |
30° |
2.3-2.8 |
350 |
95 |
1.3*10(-4) |
240-280 |
2.2 |
0.2-100 |
|
500X |
6.5 |
30° |
2.8-3.2 |
500 |
93 |
1.8*10(-4) |
170-200 |
2.0 |
0.2-100 |
具体应用
金属孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号，***小塔径为80-200MM，***大直径已达13M，液体喷淋密度可从0.2-200M3/（M2·H），压力范围可从真空到高压。是适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。
