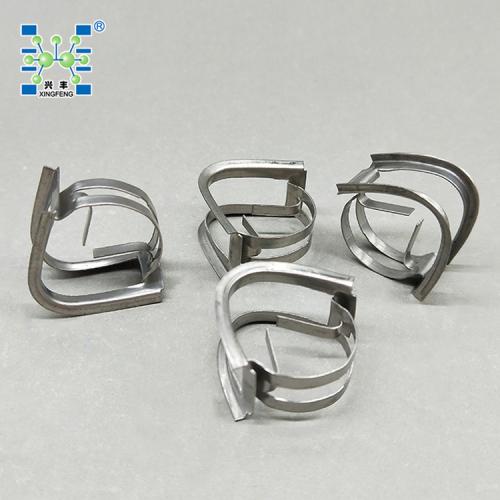

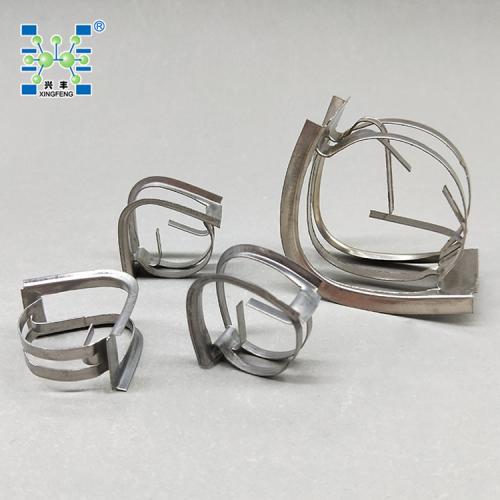

矩鞍填料弧鞍填料 IMTP不锈钢矩鞍环金属填料 304马鞍环 (25/38/50/76mm)
金属矩鞍形国内有简称为英特洛克斯填料，在国际上享有很高的声誉。这种新型的高效填料，用于装备新填料塔，其高度比板式塔降低35%，直径减小30%，或提高效率10-30%，减少压力损失20-60%。国内干式蒸馏代替湿式蒸馏试验研究表明，可降低投资20%。总之，采用新型的环矩鞍可以增加产率低能耗或成本，提高分离效率.
详细信息
金属环矩鞍填料
金属环矩鞍填料是美国Norton公司开发的，它的形状介于环形与鞍形之间，因而兼有两者之优点。结构上金属矩鞍环填料在鞍形基础上增加了环形筋，避免了重迭，保证了一定的强度与刚性，冲出了几个小爪，增加了气液搅动，强化了传质，从而产生了独特的性能。
几何性能
|
金属矩鞍环主要几何特性参数 |
|||||
|
规格 mm |
腹径×高×厚 mm |
堆积个数 n/m3 |
比表面积 m2/m3 |
空隙率 m3/m3 |
干填料因子 m（-1） |
|
Φ25 |
25×20×0.6 |
101160 |
185.0 |
0.96 |
209.1 |
|
Φ38 |
38×30×0.8 |
24680 |
112.0 |
0.96 |
126.6 |
|
Φ50 |
50×40×1.0 |
10400 |
74.9 |
0.96 |
84.7 |
|
Φ76 |
76×60×1.2 |
3320 |
57.6 |
0.97 |
63.1 |
