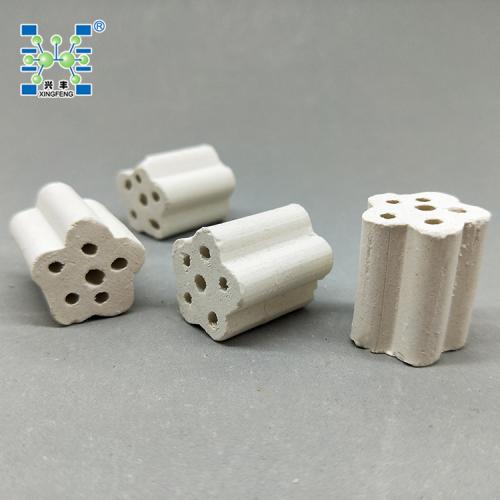

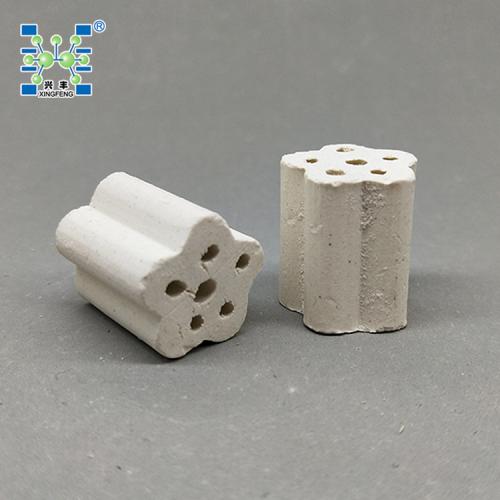

PM多孔支撑剂根据其外观形状又称齿轮形保护剂或称AIG齿轮形保护剂，是一种新型的石油化工加氢、制氢、重整等装置中的催化剂支撑剂、保护剂。该产品是我公司在综合国外技术的基础上采用了特别的结构设计，将支撑剂做成多孔梅花柱状（齿轮状），使之被侧放受力时，底部或顶部有两条以上承载线，增加了载荷能力，提高了侧压强度；花瓣的尺寸设计及轴向开孔，可以提高支撑介质的空隙率，从而降低了催化剂床层的压降。将该支撑剂与同类产品进行对比实验，结果表明，PM支撑剂与传统支撑剂相比，强度提高30% ，空隙率提高45% 以上。解决了一般的催化剂惰性支撑剂等支撑材料所遇到的一些缺陷,如常用的支撑剂有球形、柱形、环形等,但球形及柱形载体强度高但空隙率低，床层阻力大；环形载体空隙率高但强度低，容易破损，影响催化剂和装置的使用效率。同时该产品耐高温，陶瓷质耐温达1280℃，刚玉质耐高温达1650℃.
技术参数
|
规格
|
PM3
|
PM6
|
PM10
|
PM13
|
PM19
|
PM25
|
PM30
|
PM40
|
PM50
|
|
化学成分，%
|
Al2O3：20-99%， Fe2O3＜1.0
|
|
吸水率，%
|
＜3.0
|
|
磨耗率，%
|
＜0.1
|
|
耐酸度，%
|
≥99.5
|
|
耐热温度，℃
|
≥1280
|
|
外径，mm
|
3
|
6
|
10
|
13
|
19
|
25
|
30
|
40
|
50
|
|
高度，mm
|
3
|
6
|
10
|
10
|
16
|
20
|
25
|
35
|
45
|
|
孔数，个
|
-
|
1
|
1
|
1
|
3-6
|
5-7
|
|
孔径，mm
|
|
1-2
|
2-4
|
4-6
|
6-8
|
|
侧压强度，N/颗
|
≥200
|
≥480
|
≥650
|
≥1350
|
≥1550
|
|
空隙率，%
|
48.3
|
48.7
|
50.2
|
50.5
|
51.2
|
51.8
|
52.2
|
53.5
|
55.5
|
|
堆密度，Kg/m3
|
1250-1300
|
900-1100
|
应用范围
PM支撑剂主要应用于石油炼制、环保、煤化工等代替惰性氧化铝支撑剂、惰性瓷球、开孔瓷球所有场合。具体如下：
1、石油炼制中加氢、制氢、催化重整、产品精制、轻烃加工等固定床反应器。
2、乙苯、苯乙烯、聚丙烯、丙烯腈、PTA等石化行业及合成氨、双氧水等无机化工。
